Izolacyjne Złącza kablowe
IZK

Przeznaczenie

Złącza kablowe IZK przeznaczone są do instalowania we wnękach słupów oświetleniowych i podświetlanych znakach drogowych w celu podłączenia i zabezpieczenia oprawy oświetleniowej lub znaku drogowego z elektroenergetycznej linii zasilanej kablem ziemnym.

Rodzaje złącz

  • Izolacyjne złącze bezpiecznikowe IZK-4-01, IZK-2-01a.
  • Izolacyjne złącze fazowe IZK-4-02, IZK-2-02a
  • Izolacyjne złącze zerowe IZK-4-03

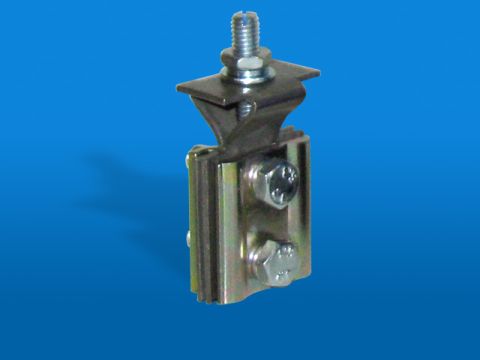

  • Złącze zerowe ZK-4-04

Techniczne informacje

Złącza kablowe IZK przeznaczone są do instalowania we wnękach słupów oświetleniowych i podświetlanych znakach drogowych

  • Napięcie znamionowe 500 V
  • Znamionowy prąd przyłączeniowy 100A
  • Znamionowy prąd wkładki topikowej 16A
  • Przekrój żyły kabla sektorowego 16¬÷50mm2 (*)
  • Ilość żył kabla 1÷4 szt.
  • Moment dokręcenia żył kabla 5,5 Nm
  • Max. przekrój żyły przewodu oprawy 4 mm2
  • Max. przekrój żyły przewodu zerowego 4 mm2
  • Stopień ochrony IP 54
  • Wkładka topikowa IZK 4-01 D01 gL
  • IZK-2-01a WTz E27
